1. Giới thiệu
Trong các mạng doanh nghiệp lớn thường phải lưu trữ những database, mail khổng lồ lên tới hàng Tbyte do đó việc triển khai các storage để lưu trữ dữ liệu là thực sự cần thiết. Những hệ thống storage phải đáp ứng được tính sẵn dùng cao và hỗ trợ nhóm server có thể truy cập.
Các công ty lớn ở Việt Nam như ngân hàng, công ty chứng khoán thường lựa chọn giải pháp storage của các công ty như IBM, HP. Trong bài viết này sẽ giới thiệu và cấu hình ở mức cơ bản sản phẩm storage của hãng IBM.

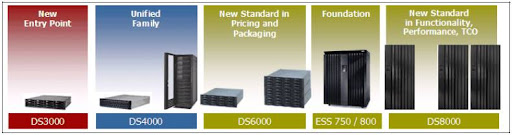

Hình sau trình bày các dòng sản phẩm của IBM

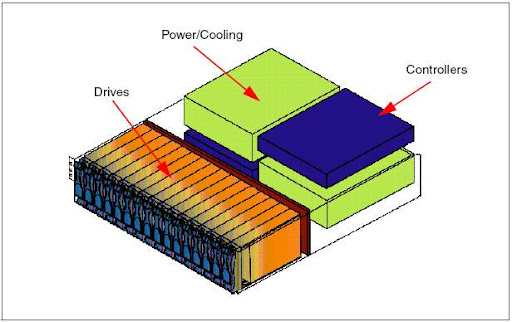

Sơ đồ khối của dòng DS4000 với 2 controller
Các đặc điểm của sảm phẩm DS4000:
- Compact, 3U rack-mountable enclosures containing dual high-performance intelligent
RAID controller cards, accommodating 16 SATA or FC E-DDMs.
- The maximum storage that DS4700 supports is up to 12 TB with 750 GB SATA disks and
4.8 TB with 300 GB FC disks. Adding the EXP810 or EXP710 storage enclosure raises
the size of the storage up to 84 TB using the EXP810 and to 30 TB using the EXP710.
- Firmware controller Versions 9.23 and 10.10 allow the intermixing of expansion units
(EXP710 and EXP810) and also the intermixing of FC and SATA disks in the same
enclosure (only for EXP810) or storage subsystem.
- Utilizes 667 Mhz xScale processor with embedded XOR engines on RAID controllers.
- Dual, redundant 4 Gbps RAID controllers with up to 4 GB of cache memory (2 GB per
RAID controller).
- Model 70 contains 2 GB of cache memory (1 GB per controller), four 4 Gbps FC host ports
(two ports per controller), and four shortwave SFP transceivers included with the shipment
group for connections to SAN fabric or directly to host servers.
- Model 72 contains 4 GB of cache memory (2 GB per controller), eight 4 Gbps FC host
ports (four ports per controller), and six shortwave SFP transceivers included with the
shipment group for connections to SAN fabric or directly to host servers.
- New lithium-ion battery backup protects data cache in each controller for at least 72 hours.
- Hot-swappable cache backup battery.
- Redundant, hot-swappable power supplies and fans.
- Supports RAID 0, 1, 3, 5, 6, and 10 (RAID 1+0).
- Switched loop architecture that supports two dual redundant FC disk loops.
- Auto negotiates 1, 2, or 4 Gbps host connection speeds.
- Supports Global Hot Spare.
- Host-side connections support Fibre Channel switched, loop, or direct connections.
- Redundant drive-side connections designed to avoid any single point of failure and
maintain high availability.
- Supports up to six EXP810 (each EXP810 has 16 disk bays), to attach up to 112 FC disks
(additional licenses required).
- The following disks are supported:
– 2 Gbps FC: 15 Krpm, 146 GB/73 GB/36 GB
– 2 Gbps FC: 10 Krpm, 300 GB/146 GB/73 GB
– 4 Gbps FC: 15 Krpm, 146 GB/73 GB/36 GB
– 4 Gbps SATA: 7200 rpm, 500 GB E-DDM (SATA and FC cannot be intermixed in the
same enclosure at this time.)
- Supports shortwave Fibre Channel 4 Gbps host attachment (on initial release).
- Multiple heterogeneous server and operating system support (host kits required).
- Both models 70 and 72 have selectable storage partitions up to 128.
- Powerful on demand functions: Dynamic Volume Expansion, Dynamic Capacity
Expansion, and Dynamic RAID Level Migration, which allow users to modify storage
configurations on-the-fly without incurring any downtime.
- DS4000 Service Alert to notify IBM in case of problems or failures.
- New dual 10/100 Ethernet for out-of-band management to separate out-of-band
management from service diagnostics for each controller.
- FlashCopy, VolumeCopy, and Enhanced Remote Mirroring (premium features).
- DS4000Storage Manger: SM Version 10.10.
- Controller firmware: Version 7.10.

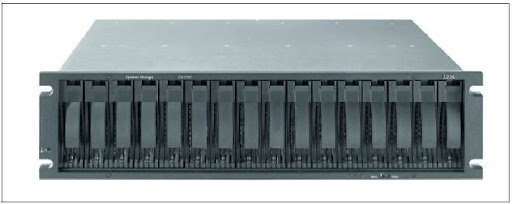

Mặt trước của DS400

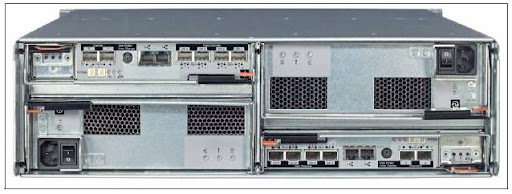

Mặt sau của DS400

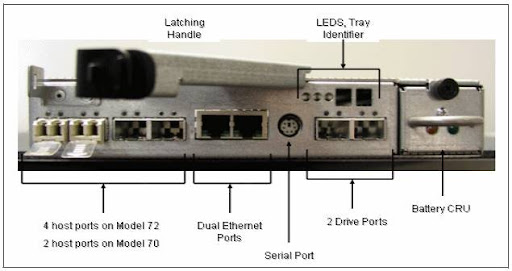

RAID controllers
Each controller (see Figure 3-19) includes the following features:
- Two drive ports
- One RS232 serial port
- Four host ports (Model 72) or two host ports (Model 70)
- Dual Ethernet ports
- One battery CRU
The RS232 Serial Port is a PS2 type port. This serial port is used for management and
diagnostic purposes. You can use a PC with a terminal emulation utility such as Hyper
Terminal to access the command set.
The dual Ethernet ports accommodate an RJ-45 10BASE-Tx or 100BASE-Tx Ethernet
connection. There are two ports per controller. One port is designed for out-of-band
management and the other port is meant for serviceability. This feature is similar to DS4800.
Because of the extra port, it is now preferable to have two IP addresses per controller in order
to manage and service the DS4700 appropriately. You can still operate the DS4700 with only
one IP port active per controller. You can assign either port of the two ports for management
or service on a given controller.
The default IP addresses for the controller A Ethernet ports 1 and 2 are 192.168.128.101 and
192.168.129.101, respectively. The default IP addresses for the controller B Ethernet ports 1
and 2 are 192.168.128.102 and 192.168.129.102, respectively. The default subnet mask for
all four Ethernet ports is 255.255.255.0.

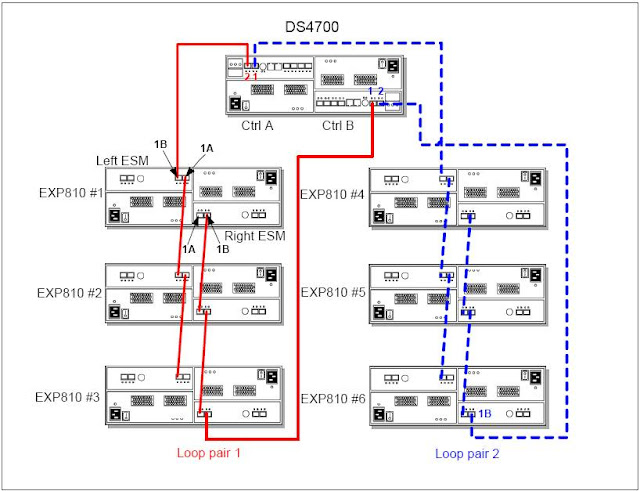

Các stotage DS400 có thể kết nối với nhau để gia tăng dung lượng

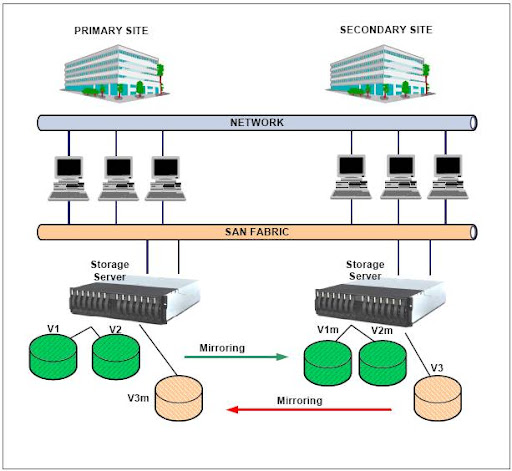

Trong hệ thống lớn có thể triển khai các storage ở các site khác nhau
2. Cấu hình
Quá trình cáu DS400 sử dụng Stoage Manager version 10
Khung bên trái, Unconfigured Capacity cho biết phần đĩa chưa được cấu hình.

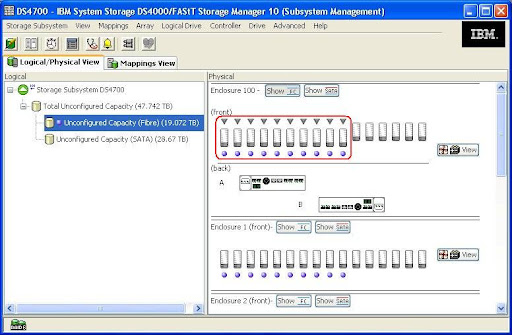

Chọn Show FC, ta thấy các disk kết nối đến kênh Fibre

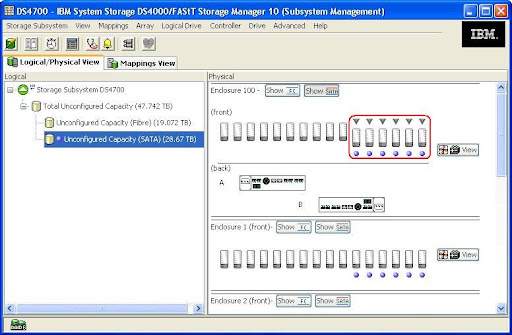

Chọn Show SATA, ta thấy các disk kết nối đến kênh SATA

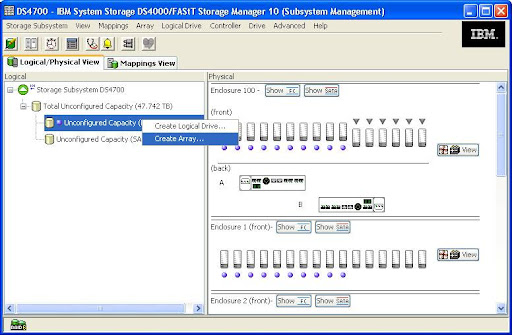

Tạo Array và Logial Drive

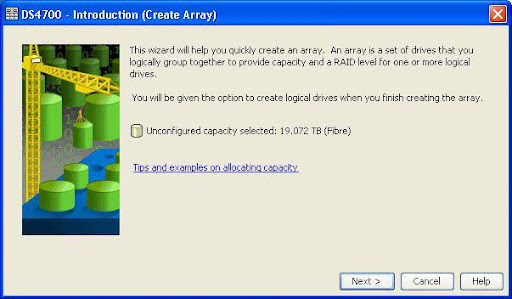

Chọn Next qua màn hình tiếm theo
Nhập Exchange2k7 và chọn Automatic

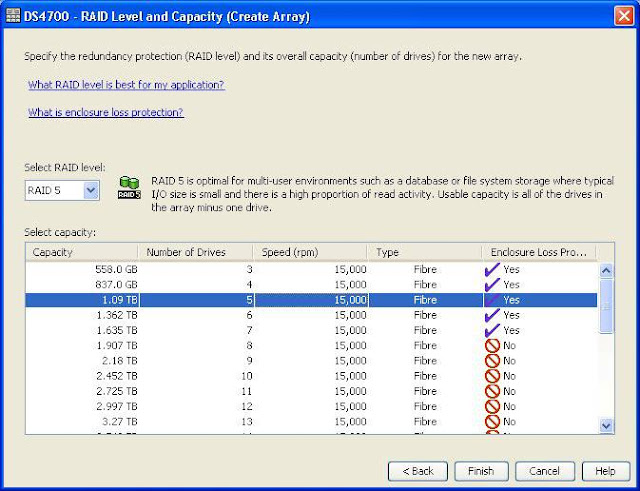

Select RAID level: chọn mức RAID 5,
Select capacity: chọn dung lượng thích hợp cần dùng ứng với số disk đề xuất
Chọn Finish

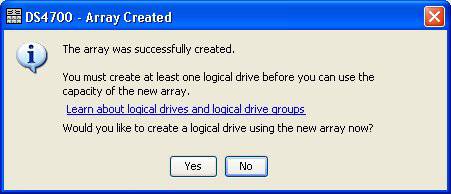

Chọn Yes nếu uốn tạo các logical disk trong array này
Ở đây chọn NO

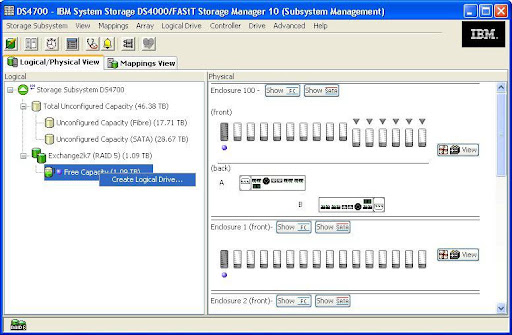

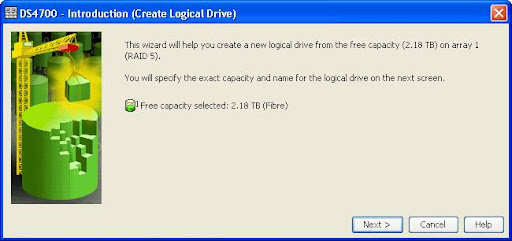

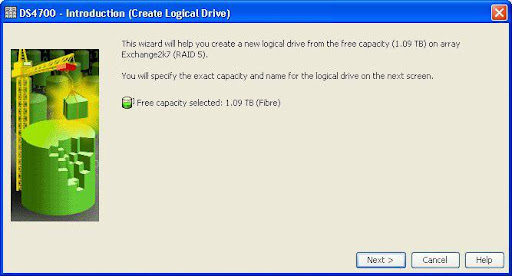

Hình cho thấy Array Exchange2k7 đã được tạo, tiếp theo click mục Free capacity, chọn Create Logical Drive…
Nhấn Next qua bước tiếp theo

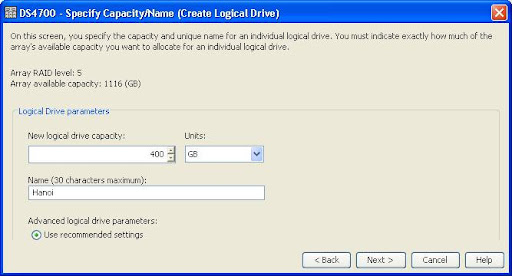

Nhập dung lượng và tên cho Logical drive
Next qua bước tiếp theo

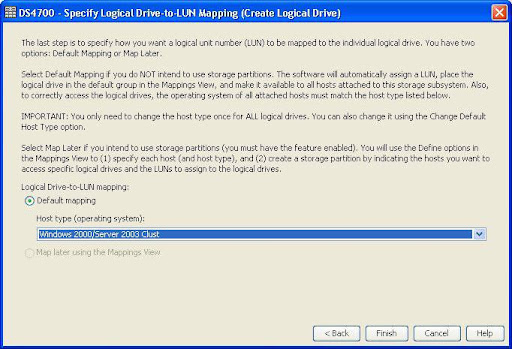

Default mapping: chọn hệ điều hành sẽ ánh xạ đến đĩa
Nhấn Finish để kết thúc
Chọn Yes, Next

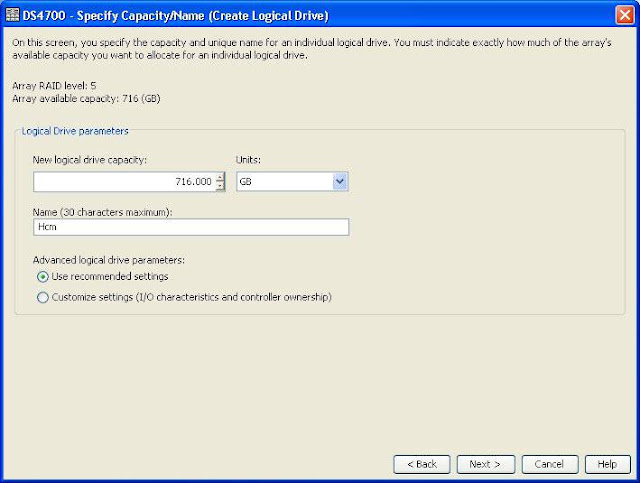

Tạo disk Hcm, lấy hết dung lượng còn lại

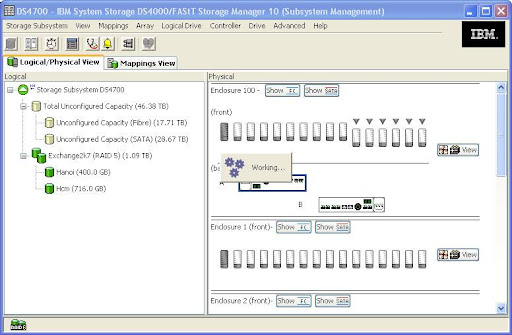

Array đầu tiên với 2 logical đầu tiên dược tạo là Hanoi và Hcm được ánh xạ đến Node win 2003 cài đặt exchange 2007.
Mỗi disk này dùng sẽ là 1 mailbox database tương ứng với site Hanoi và Hcm để lưu mailbox user cho mỗi site
Tương tự, tạo Array mới cho Solaris dùng quả lý Oracle Database

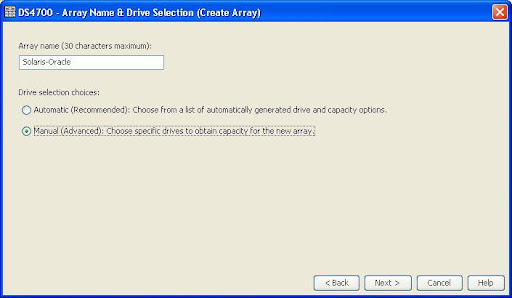

Bạn nhập tên arayy là: Solaris-Oracle
Chọn Manual để tự xác định dung lược và số disk sẽ dùng
Next qua bước tiếp theo

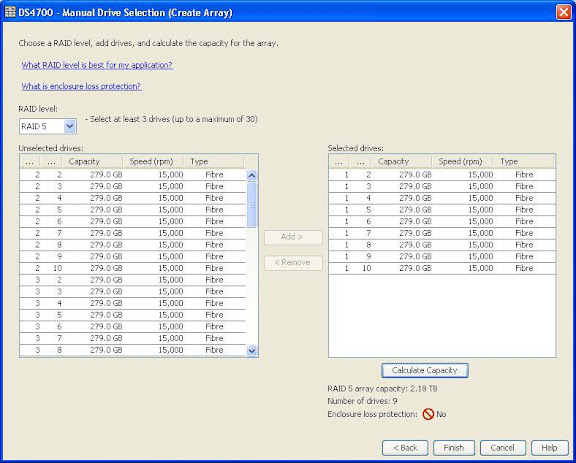

Chọn RAID5, chọn các disk sẽ tham gia array, nhấn Add, Chọn Finish.
Chọn Yes để tạo các Logical Drive
Chọn Yes, Next để tạo Logical Drive
Nhập dung lượng và tên

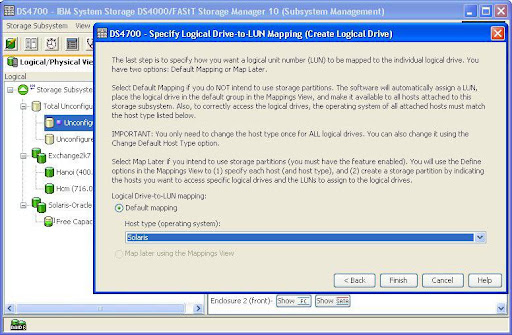

Chọn hệ điều hành Solaris mà disk sẽ ánh xạ đến, Finish.

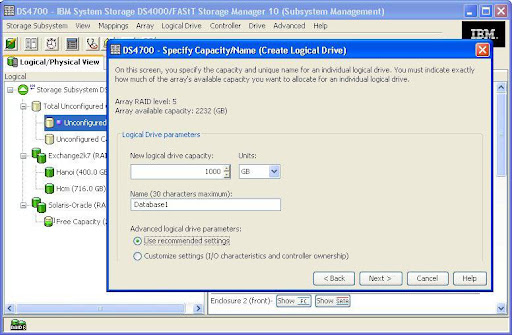

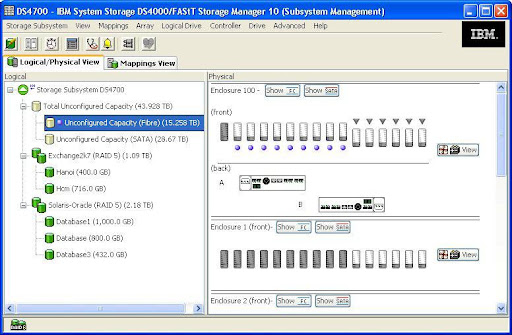

Tương tự tạo tiếp các disk: Database1,2

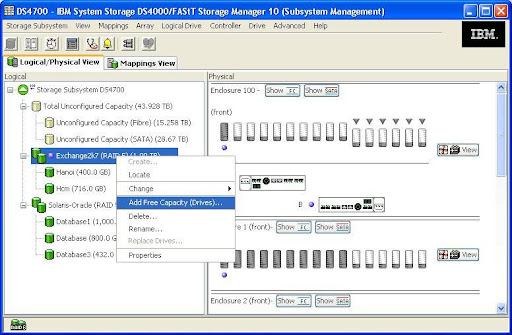

Mở rộng Array

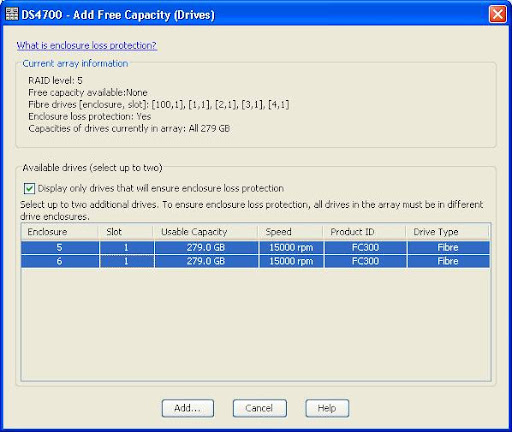

Chọn các disk sẽ thêm vào array

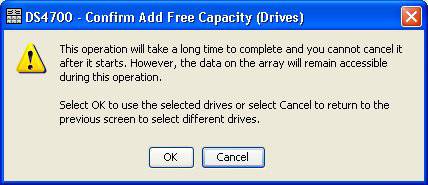

Nhấn Add, chọn Ok
Array exchange2k7 đã có thêm Free capacity và có thể tạo tiếp các Logical drive

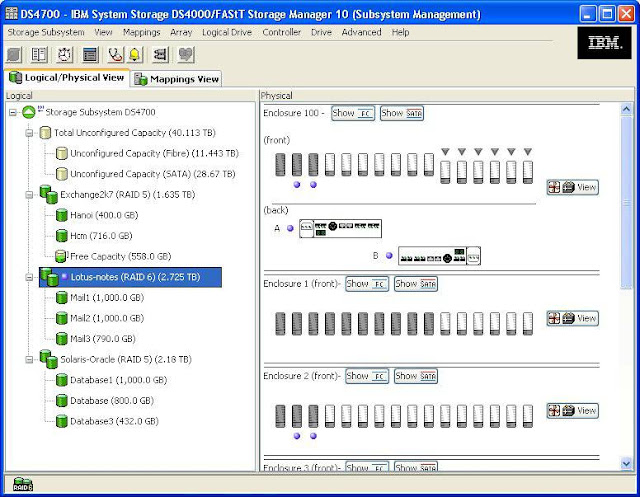

Tương tự, tao array Lotus-notes dùng lưu trữ mail
